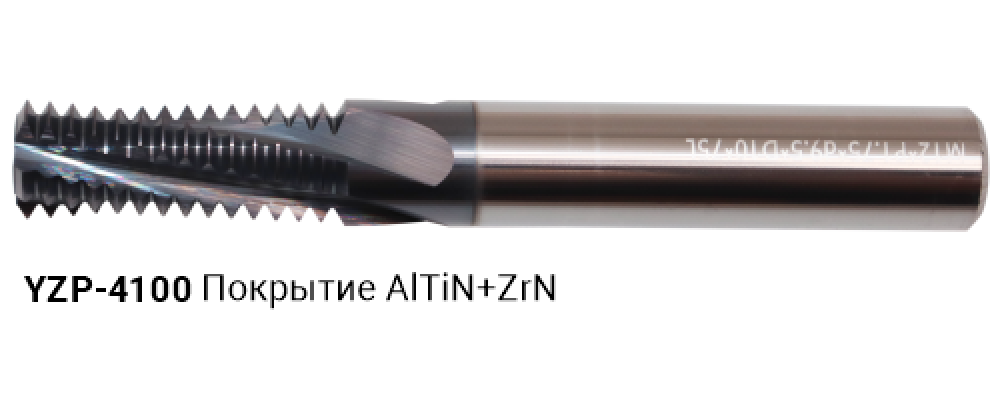

YZP-4100
Резьбофрезы твердосплавные многорядные
Метрическая резьба. Угол профиля 60°
Применение:

![]() |
Основное применение |
Альтернативное применение |
Возможно изготовление других размеров по запросу.
Резьбофрезы с диаметром столбика от 6 мм возможно изготовить с внутренним подводом СОЖ
Шаг резьбы, мм (Tp)
1.25
Общая длина, мм (L)
100
Размер (диаметр) резьбы
D16
Диаметр хвостовика,мм (D)
16
Диаметр рабочей части, мм (d)
16
Длина рабочей части, мм (L1)
40
Кол-во зубов, шт (Z)
4
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
2
Общая длина, мм (L)
100
Размер (диаметр) резьбы
D20
Диаметр хвостовика,мм (D)
20
Диаметр рабочей части, мм (d)
20
Длина рабочей части, мм (L1)
40
Кол-во зубов, шт (Z)
5
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
4
Общая длина, мм (L)
100
Размер (диаметр) резьбы
D20
Диаметр хвостовика,мм (D)
20
Диаметр рабочей части, мм (d)
20
Длина рабочей части, мм (L1)
40
Кол-во зубов, шт (Z)
5
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
0.35
Общая длина, мм (L)
50
Размер (диаметр) резьбы
M1.6
Диаметр хвостовика,мм (D)
4
Диаметр рабочей части, мм (d)
1.2
Длина рабочей части, мм (L1)
3.4
Кол-во зубов, шт (Z)
3
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
0.5
Общая длина, мм (L)
65
Размер (диаметр) резьбы
M10
Диаметр хвостовика,мм (D)
8
Диаметр рабочей части, мм (d)
7.9
Длина рабочей части, мм (L1)
20
Кол-во зубов, шт (Z)
4
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
0.75
Общая длина, мм (L)
65
Размер (диаметр) резьбы
M10
Диаметр хвостовика,мм (D)
8
Диаметр рабочей части, мм (d)
7.9
Длина рабочей части, мм (L1)
22
Кол-во зубов, шт (Z)
3
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
1.25
Общая длина, мм (L)
65
Размер (диаметр) резьбы
M10
Диаметр хвостовика,мм (D)
8
Диаметр рабочей части, мм (d)
7.9
Длина рабочей части, мм (L1)
20
Кол-во зубов, шт (Z)
3
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
1.5
Общая длина, мм (L)
65
Размер (диаметр) резьбы
M10
Диаметр хвостовика,мм (D)
8
Диаметр рабочей части, мм (d)
7.7
Длина рабочей части, мм (L1)
22
Кол-во зубов, шт (Z)
4
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
1
Общая длина, мм (L)
65
Размер (диаметр) резьбы
M10
Диаметр хвостовика,мм (D)
8
Диаметр рабочей части, мм (d)
7.9
Длина рабочей части, мм (L1)
20
Кол-во зубов, шт (Z)
4
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Общая длина, мм (L)
65
Шаг резьбы, мм (Tp)
1
Размер (диаметр) резьбы
M10
Длина рабочей части, мм (L1)
20
Диаметр рабочей части, мм (d)
7.9
Диаметр хвостовика,мм (D)
8
Кол-во зубов, шт (Z)
4
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
0.5
Общая длина, мм (L)
75
Размер (диаметр) резьбы
M12
Диаметр хвостовика,мм (D)
10
Диаметр рабочей части, мм (d)
9.9
Длина рабочей части, мм (L1)
20
Кол-во зубов, шт (Z)
3
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
0.75
Общая длина, мм (L)
75
Размер (диаметр) резьбы
M12
Диаметр хвостовика,мм (D)
10
Диаметр рабочей части, мм (d)
9.95
Длина рабочей части, мм (L1)
20
Кол-во зубов, шт (Z)
4
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
1
Общая длина, мм (L)
65
Размер (диаметр) резьбы
M12
Диаметр хвостовика,мм (D)
10
Диаметр рабочей части, мм (d)
9.9
Длина рабочей части, мм (L1)
20
Кол-во зубов, шт (Z)
4
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
1
Общая длина, мм (L)
75
Размер (диаметр) резьбы
M12
Диаметр хвостовика,мм (D)
10
Диаметр рабочей части, мм (d)
9.9
Длина рабочей части, мм (L1)
28
Кол-во зубов, шт (Z)
4
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Шаг резьбы, мм (Tp)
1.25
Общая длина, мм (L)
75
Размер (диаметр) резьбы
M12
Диаметр хвостовика,мм (D)
10
Диаметр рабочей части, мм (d)
9.9
Длина рабочей части, мм (L1)
25
Кол-во зубов, шт (Z)
4
Серия
YZP-4100
Покрытие
AlTiN+ZrN
Основное применение


Альтернативное применение


Режимы обработки
